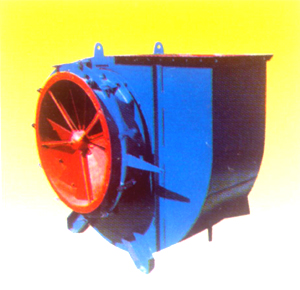

G4-73與Y4-73型鍋爐通、引風機適用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。 通風機輸送的介質為空氣，最高溫度不得超過80°C；引風機輸送的介質為煙氣，最高溫度不得超過250°C。 在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
通風機與引風機制成單吸入、各有№8～28共12個機號。 從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。 風機的出負口位置，以機殼的出風口角度表示。 風機傳動方式為D式，均采用彈性聯軸器傳動。
風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。 1、葉輪：由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。 2、機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式�！�18～28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。 3、進風口：收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
|
機號 |
傳動方式 |
轉速 rpm |
序號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 kw |
所需功率 kw |
電動機 | |
|
型號 |
功率 kw | |||||||||
|
8 |
D |
1450 |
1 2 3 4 5 6 7 8 |
2104 2095 2072 2018 1924 1794 1611 1400 |
16156 18244 20442 22530 24618 26706 28904 30993 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
11.80 12.67 13.63 14.42 15.06 15.45 15.53 15.11 |
13.85 14.83 15.99 16.92 17.67 18.13 18.22 17.73 |
Y180M-4 |
18.5 |
|
9 |
D |
1450 |
1 2 3 4 5 6 7 8 |
2668 2656 2628 2559 2440 2275 2042 1775 |
23003 25976 29106 32079 35052 38026 41155 44128 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
21.27 22.83 24.55 25.98 27.13 27.84 27.99 27.23 |
24.96 26.78 28.81 30.48 31.84 32.67 32.84 31.95 |
Y200L-4 |
30 |
|
Y225S-4 |
37 | |||||||||
|
9 |
D |
960 |
1 2 3 4 5 6 7 8 |
1163 1158 1146 1116 1064 992 891 775 |
15229 17198 19270 21238 23207 25175 27247 29216 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
6.17 6.62 7.13 7.54 7.87 8.08 8.12 7.90 |
7.24 7.77 8.36 8.85 9.24 9.48 9.53 9.27 |
Y160L-6 |
11 |
|
10 |
D |
1450 |
1 2 3 4 5 6 7 8 |
3301 3287 3251 3166 3018 2813 2525 3194 |
31554 35633 39926 44004 48083 52161 56455 60533 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
36.02 38.66 41.58 44.0 45.95 47.15 47.39 46.12 |
42.27 45.36 48.79 51.64 53.92 55.32 55.61 54.11 |
Y250M-4 |
55 |
|
10 |
D |
960 |
1 2 3 4 5 6 7 8 |
1437 1431 1416 1379 1315 1226 1101 958 |
20891 23591 29134 29134 31834 34534 37377 40077 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
10.45 11.22 12.07 12.76 13.34 13.68 13.75 13.38 |
12.26 13.16 14.16 14.98 15.65 16.06 16.14 15.70 |
Y180L-6 |
15 |
|
Y200L1-6 |
18.5 | |||||||||
|
10 |
D |
730 |
1 2 3 4 5 6 7 8 |
829 826 817 796 759 708 636 553 |
15886 17939 20100 22154 24207 26260 28422 30475 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
4.60 4.93 5.31 5.61 5.86 6.02 6.05 5.88 |
5.63 5.79 6.23 6.59 6.88 7.06 7.10 6.91 |
Y160L-8 |
7.5 |
|
11 |
D |
1450 |
1 2 3 4 5 6 7 8 |
4003 3986 3943 3840 3660 3411 3060 2659 |
41999 47427 53142 58570 63998 69427 75141 80570 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
58.01 62.26 66.97 70.88 74.00 75.93 79.33 74.27 |
68.07 73.05 78.58 83.16 86.84 89.10 89.57 87.15 |
Y280S-4 |
75 |
|
Y280M-4 |
90 | |||||||||
|
11 |
D |
960 |
1 2 3 4 5 6 7 8 |
1741 1734 1715 1671 1593 1485 1334 1160 |
27806 31400 35183 38777 42371 45965 49784 53343 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
16.83 18.07 19.43 20.57 21.48 22.04 22.15 21.55 |
19.75 21.20 22.80 24.13 25.20 25.86 25.99 25.29 |
Y200L2-6 |
22 |
|
Y200M-6 |
30 | |||||||||
|
11 |
D |
730 |
1 2 3 4 5 6 7 8 |
1004 1000 989 964 919 857 770 669 |
21144 23877 26754 29487 32220 34953 37829 40562 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
7.40 7.94 8.55 9.04 9.44 9.69 9.74 9.48 |
8.69 9.32 10.03 10.64 11.08 11.37 11.43 11.13 |
Y180L-8 |
11 |
|
12 |
D |
1450 |
1 2 3 4 5 6 7 8 |
4777 4756 4705 4582 4366 4069 3650 3171 |
54526 61574 68992 76040 83088 90135 97554 104600 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
89.63 96.19 103.46 109.49 114.33 117.31 117.92 114.75 |
105.17 112.87 121.40 128.47 134.15 137.65 138.36 134.65 |
Y315M1-4 |
132 |
|
Y315M2-8 |
160 | |||||||||
|
12 |
D |
960 |
1 2 3 4 5 6 7 8 |
2075 2066 2044 1990 1898 1769 1588 1381 |
36100 40766 45677 50344 55010 59676 64587 69253 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
26.01 27.91 30.03 31.77 33.18 34.0 34.22 33.30 |
30.52 32.76 35.23 37.29 38.94 39.95 40.16 39.08 |
Y250M-6 |
37 |
|
Y280S-6 |
45 | |||||||||
|
12 |
D |
730 |
1 2 3 4 5 6 7 8 |
1196 1191 1178 1148 1094 1020 916 797 |
27451 30999 34734 38282 41830 45378 49113 52661 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
11.44 12.27 13.20 13.97 14.59 14.97 15.05 14.64 |
13.42 14.40 15.49 16.39 17.12 17.57 17.66 17.18 |
Y200L-8 |
15 |
|
Y225S-8 |
18.5 | |||||||||
|
14 |
D |
1450 |
1 2 3 4 5 6 7 8 |
6541 6513 6442 6272 5975 5566 4990 4333 |
86586 97777 109550 120740 131940 143430 154910 166100 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
193.7 1207.90 223.63 236.66 247.13 253.56 254.89 248.02 |
227.30 243.96 262.41 277.7 289.99 297.53 299.10 291.04 |
Y355L1-4 |
280 |
|
Y355L2-4 |
315 | |||||||||
|
14 |
D |
960 |
1 2 3 4 5 6 7 8 |
2831 2919 2789 2716 2589 2414 2166 1883 |
57326 64735 72534 79944 87353 94763 102560 109970 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
56.22 60.33 64.90 68.68 71.72 73.59 73.97 71.98 |
65.97 70.80 76.16 80.56 84.16 86.35 86.80 84.46 |
Y315S-6 |
75 |
|
Y315M1-6 |
90 | |||||||||
|
14 |
D |
730 |
1 2 3 4 5 6 7 8 |
1630 1623 1606 1564 1491 1391 1291 1086 |
43591 49225 55156 60797 66425 72059 77990 83624 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
24.72 26.53 28.54 30.20 31.54 32.36 32.53 31.65 |
29.01 31.13 33.49 35.44 37.00 37.97 38.17 37.14 |
Y280S-8 |
37 |
|
Y280M-8 |
45 | |||||||||
|
16 |
D |
960 |
1 2 3 4 5 6 7 8 |
3709 3693 3653 3558 3391 3161 2836 2465 |
85571 96631 108270 119330 130390 141450 153090 164150 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
109.6 117.63 126.53 133.91 139.86 143.46 144.21 140.33 |
128.60 138.03 148.47 157.12 164.08 168.33 169.23 164.66 |
Y355M2-6 |
45 |
|
, 16 |
D |
730 |
1 2 3 4 5 6 7 8 |
2133 2124 2101 2047 1951 1819 1633 1420 |
65069 73480 82333 90743 99153 107560 116410 124820 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
48.19 51.72 55.61 58.88 61.48 63.08 63.41 61.70 |
56.55 60.69 65.29 69.09 72.15 74.02 74.41 72.41 |
Y315M1-4 |
75 |
|
16 |
D |
580 |
1 2 3 4 5 6 7 8 |
1343 1337 1323 1289 1228 1146 1029 895 |
51699 58381 65415 72097 78779 85462 92495 99178 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
24.17 25.94 27.97 29.53 30.84 31.64 31.80 30.95 |
28.36 30.44 31.75 34.65 63.18 37.13 37 32 36.31 |
Y315S-10 |
45 |
|
18 |
D |
960 |
1 2 3 4 5 6 7 8 |
4710 4690 4639 4518 4305 4012 3599 3126 |
121830 134580 154160 169910 185650 201400 217980 233730 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
179.51 211.97 228.02 241.3 251.97 258.53 259.88 252.88 |
231.77 248.73 267.57 283.15 295.67 303.37 304.95 296.74 |
Y355-6 |
280 |
|
*JSQ148 |
310 | |||||||||
|
18 |
D |
730 |
1 2 3 4 5 6 7 8 |
2705 2693 2664 2595 2474 2306 2070 1800 |
92648 104620 117220 129200 144470 153150 165750 17730 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
86.82 93.21 100.26 106.1 110.79 113.67 114.27 111.19 |
101.91 109.37 117.64 124.49 130 133.37 134.09 130.46 |
Y355M1-8 |
132 |
|
18 |
D |
580 |
1 2 3 4 5 6 7 8 |
1702 1694 1676 1633 1557 1452 1303 1133 |
73610 83125 93140 102650 112160 121680 131690 141210 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
43.56 46.75 50.29 53.22 55.57 57.01 57.31 55.77 |
51.11 54.83 89.01 62.45 65.21 66.90 67.25 65.44 |
Y315M2-10 |
75 |
|
20 |
D |
960 |
1 2 3 4 5 6 7 8 |
5837 5812 5749 5598 5334 4969 4453 3870 |
167130 188730 211470 233070 254670 276270 299010 320610 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
334.49 358.98 386.15 408.65 426.81 437.82 441.12 428.25 |
392.5 421.24 453.13 379.52 500.73 513.76 516.46 502.52 |
*JSQ148-6 |
430 |
|
JSQ1410-6 |
520 | |||||||||
|
20 |
D |
730 |
1 2 3 4 5 6 7 8 |
3347 3333 3297 3211 3060 2853 2560 2225 |
127080 143510 160800 177230 193660 210080 227370 243800 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
147.07 157.8 169.79 179.68 187.63 192.51 193.52 188.30 |
172.58 185.21 199.23 210.85 220.16 225.89 227.07 220.96 |
Y355-8 |
320 |
|
Y355-8 |
250 | |||||||||
|
20 |
D |
580 |
1 2 3 4 5 6 7 8 |
2014 2095 2072 2018 1924 1794 1611 1400 |
100970 114020 127760 140810 153860 166910 180650 193700 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
73.77 79.17 85.16 90.12 94.11 96.55 97.05 94.44 |
86.56 92.90 99.93 105.75 110.42 113.30 113.89 110.82 |
Y355M-10 |
110 |
|
Y355L1-10 |
132 | |||||||||
